Instrukcja montażu emulatora maty Mercedes X Klasa W470 W471
Kliknij na poniższe zdjęcie, by powiększyć instrukcję
Wyłącz zapłon.
-
Pod siedzeniem pasażera znajdź wtyczkę, która jest podłączona do modułu WSS.
Poniżej znajduje się film pokazujący, gdzie ją znaleźć:

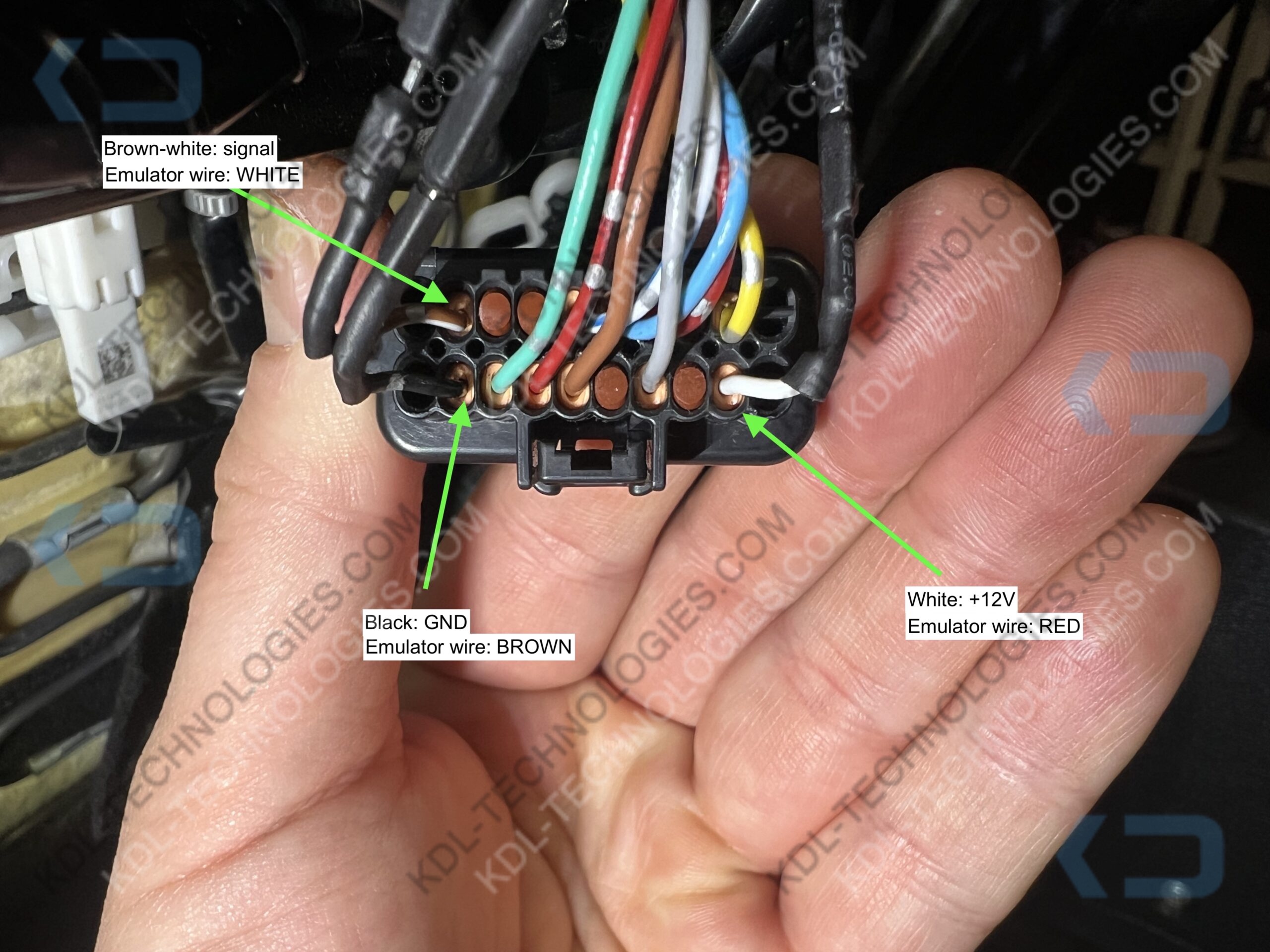

Poniższe zdjęcie pokazuje, jak każdy kolor instalacji samochodu odpowiada przewodom emulatora:
Brązowo/biały (pojazd) – Sygnał → Przewód emulatora: biały
Czarny (pojazd) – Masa (GND) → Przewód emulatora: brązowy
Biały (pojazd) – Zasilanie +12 V → Przewód emulatora: czerwony

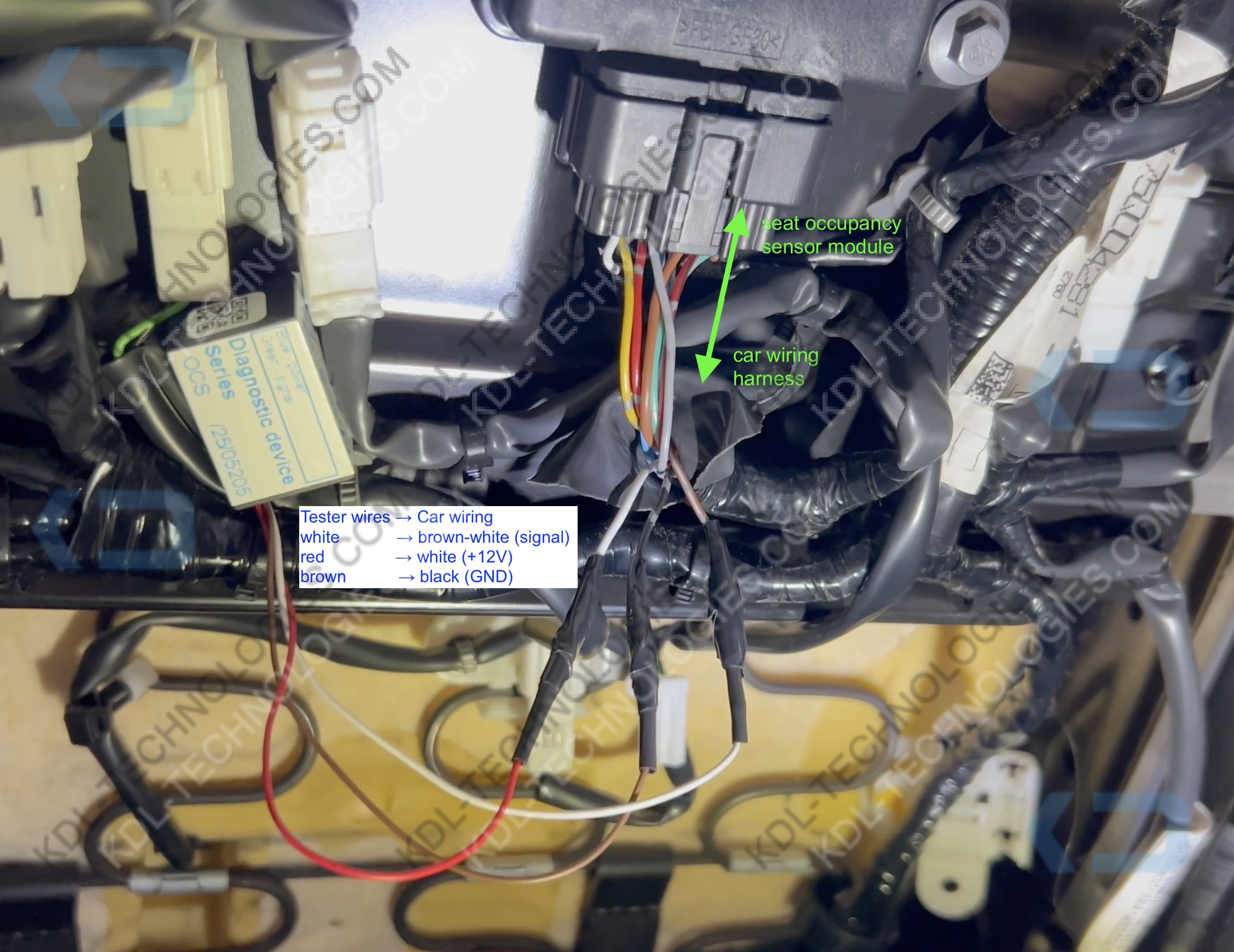

3. Podłącz emulator (tester WSS) do sterownika poduszek powietrznych.
⚠ Ważne: Emulator musi być podłączony do instalacji samochodu, a nie do modułu WSS. Wtyczka jest podłączona do modułu.

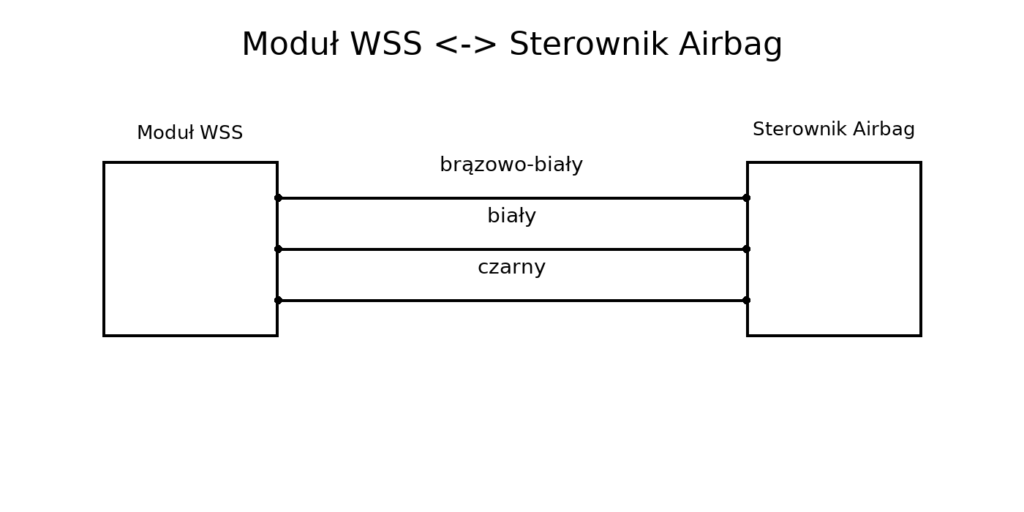

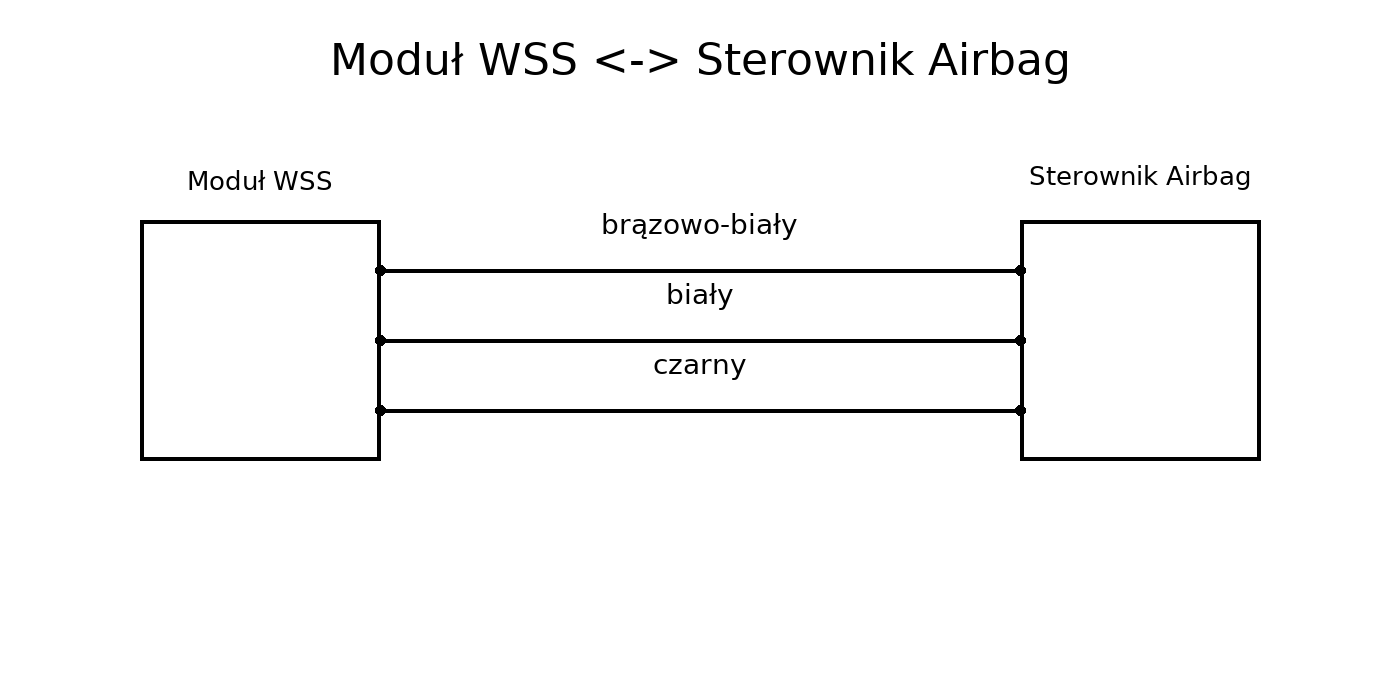

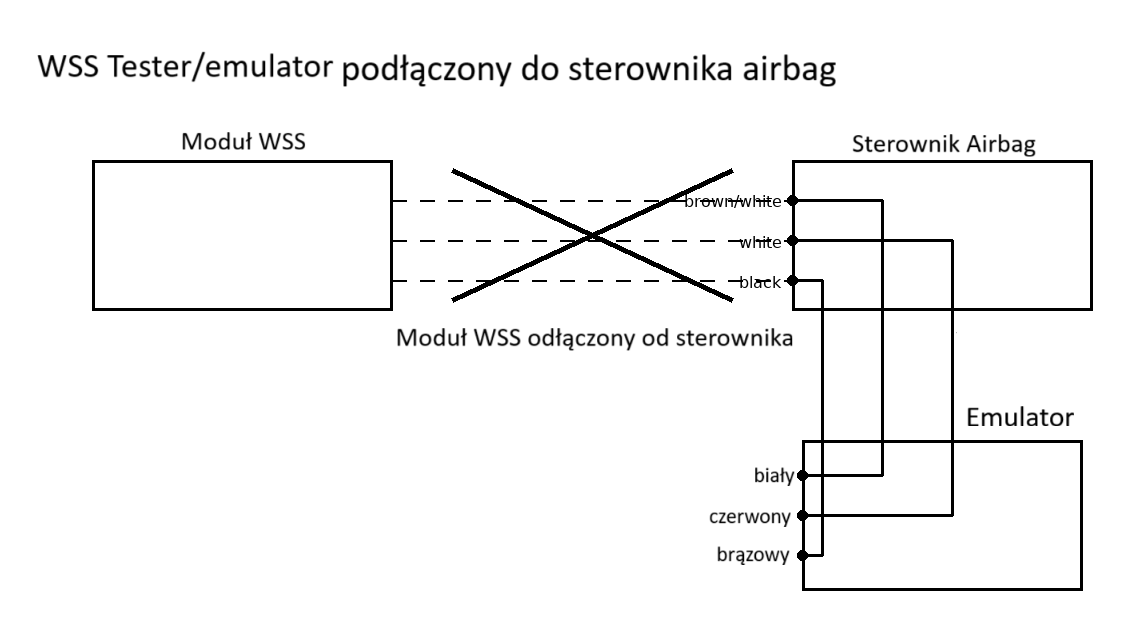

Aby wyjaśnić to bardziej szczegółowo, zapoznaj się ze schematami poniżej:
Podczas montażu zachowaj szczególną ostrożność, aby nie spowodować zwarcia – nawet jeśli na przewód sygnałowy zostanie podane +12 V przez ułamek sekundy, emulator ulegnie uszkodzeniu. Połączenie powinno być odpowiednio zaizolowane.
Jeśli jest kontrolka/sygnał niezapiętego pasa bezpieczeństwa:

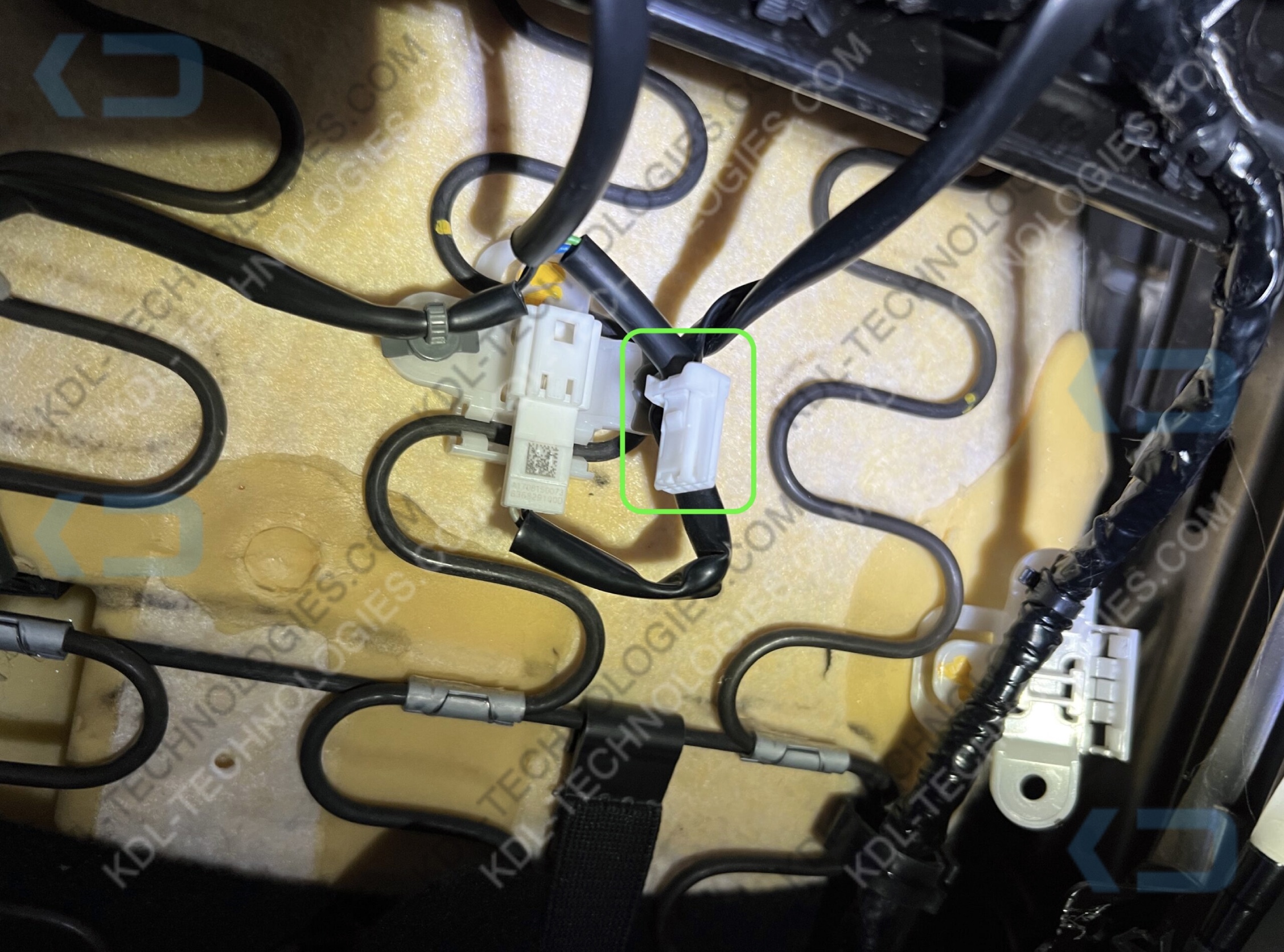

zacznij od odłączenia wtyczki zapinki pasa bezpieczeństwa (pozostaw ją odłączoną). W większości przypadków to wystarczy. Wtyczka zapinki pasa jest pokazana na zdjęciu poniżej:
Jeśli odłączenie złącza nie rozwiązało problemu i kontrolka pasów bezpieczeństwa nadal się świeci, zainstaluj emulator zapinki pasa (lub skontaktuj się ze sprzedawcą aby go nabyć).
Emulator ma dwa przewody (żółty i niebieski), które należy podłączyć w miejsce zapinki pasa bezpieczeństwa.
Ważne: Podłącz emulator w stronę instalacji samochodu, nie do odłączonej zapinki pasa.
Połączenia przewodów:
Przewód niebieski (pojazd) → Przewód niebieski (emulator)
Przewód zielony (pojazd) → Przewód żółty (emulator)
Jeśli po podłączeniu emulatora klamry pasów kontrolka nadal się świeci, przestaw przełącznik w przeciwną pozycję.
5. W razie potrzeby zresetuj kod błędu czujnika obecności pasażera za pomocą komputera diagnostycznego.
